AB PLC系统产品详解与数字卡系统应用

在工业自动化领域，可编程逻辑控制器（PLC）作为核心控制单元，发挥着至关重要的作用。其中，罗克韦尔自动化（Rockwell Automation）旗下的Allen-Bradley（简称AB）PLC系列产品，以其卓越的可靠性、强大的性能和丰富的生态系统，在全球范围内享有盛誉。本讲解将深入剖析AB PLC系统的主要产品线，并重点介绍其数字卡系统（Digital Card System）的应用，旨在为工程师、技术人员及自动化爱好者提供一份全面的参考。

第一部分：AB PLC系统产品家族概览

AB PLC产品线丰富且层次分明，能够满足从简单设备控制到复杂过程控制、从离散制造到流程工业的各种需求。其核心架构通常包括控制器（CPU）、输入/输出（I/O）模块、通信模块、编程软件及各类附件。

1. 控制器系列：

• MicroLogix系列：面向小型、低成本应用的经济型PLC，适合简单的机器控制。

• CompactLogix系列：中型系统的理想选择，集成了控制器、I/O和通信接口于一个紧凑的机架中，性价比高，编程与大型系统兼容。

• ControlLogix系列：大型、高性能的模块化控制系统。采用背板总线结构，支持多处理器、多任务、多网络，是实现复杂、高可靠性控制的首选平台，也是数字卡系统的主要承载平台之一。

• GuardLogix系列：集成了安全控制功能的控制器，可在单一平台上实现标准控制与安全控制，简化系统设计。

1. 编程与组态软件：

• Studio 5000：这是AB Logix系列控制器（包括CompactLogix和ControlLogix）的核心集成开发环境。它集成了Logix Designer（用于逻辑编程）、RSLinx（用于通信组态）等功能，支持统一的标签数据库，极大地提高了工程效率。

3. 通信网络：

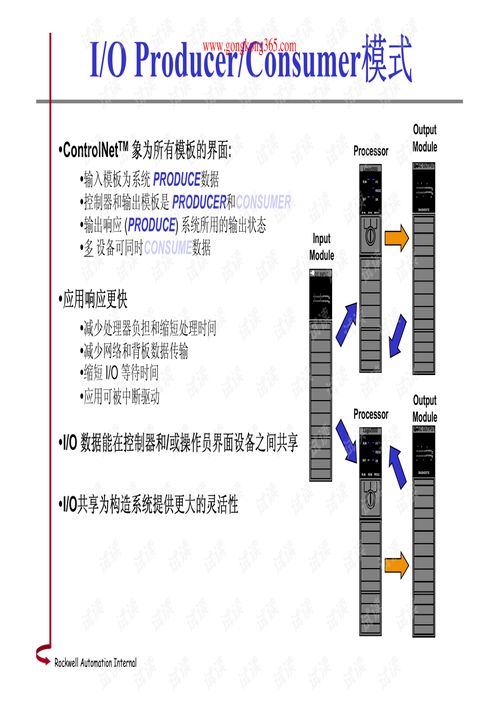

AB拥有完整的工业网络解决方案，如EtherNet/IP（基于标准以太网的工业协议）、ControlNet、DeviceNet等，确保控制器与I/O、人机界面（HMI）、驱动器和上层信息系统的无缝集成。

第二部分：数字卡系统详解

“数字卡系统”在AB PLC语境中，通常指用于ControlLogix平台的数字量I/O模块及其相关系统。这些模块是连接控制器与现场设备（如传感器、按钮、继电器、指示灯等）的关键桥梁。

1. 系统构成与特点：

• 模块化设计：数字I/O模块以卡件形式插入ControlLogix机架。每个机架有多个槽位，用户可以根据实际所需的输入/输出点数，灵活配置不同类型的数字量模块。

• 高密度与高性能：提供多种点密度的模块，如16点、32点等，支持紧凑的安装。模块具有高扫描速度、可靠的电气隔离和强大的诊断功能（如断线检测、现场侧电源监测等）。

• 热插拔功能：在大多数ControlLogix系统中，支持在带电情况下安装或移除I/O模块，而不会影响机架上其他模块的运行，极大提高了系统的可维护性和可用性。

• 电子钥匙（Keying）：为防止模块误插入错误槽位，AB提供了机械钥匙和电子钥匙（通过软件设置）两种保护机制，确保系统配置的准确性。

1. 主要模块类型：

• 数字量输入模块：接收来自现场设备的开关量信号（如24V DC， 120/230V AC）。将现场设备的“通/断”状态转换为控制器可以处理的二进制数据。

• 数字量输出模块：接收控制器发出的指令，输出开关量信号驱动现场执行机构（如继电器、接触器、电磁阀、指示灯等）。输出类型包括继电器输出、晶体管输出等，以适应不同的负载需求。

• 数字量组合模块：在同一模块上集成了输入和输出通道，适用于点数需求灵活且空间受限的场合。

1. 配置与编程流程：

• 硬件组态：在Studio 5000的Logix Designer中，创建新项目后，需要根据实际的物理硬件，在I/O配置树中添加对应的机架和数字I/O模块。软件会自动识别模块的型号和所在槽位。

• 标签定义：每个I/O点都会在控制器中自动生成对应的标签（如Local:1:I.Data.0代表1号槽输入模块的第0个点）。用户也可以创建更具描述性的别名标签，提高程序可读性。

• 逻辑编程：在梯形图、功能块图等编程语言中，直接使用上述I/O标签进行逻辑控制程序的编写。例如，用一个输入点的状态触发一个输出点的动作。

• 诊断与维护：通过Studio 5000或人机界面，可以实时监视每个I/O点的状态，查看模块的诊断信息，快速定位现场故障。

第三部分：数字卡系统在工业中的应用

数字卡系统作为PLC的“四肢”，其应用遍及所有工业领域：

• 制造业：用于控制生产线上的启停、传送带运动、夹具动作、产品检测等。
• 汽车工业：控制焊接机器人工作站、装配线工位、测试设备等。
• 物料搬运：控制堆垛机、分拣系统、输送线的电机和传感器。
• 楼宇自动化：控制照明、水泵、风机、门禁等设备的开关。

第四部分：资源获取与学习建议

对于希望深入学习AB PLC及数字卡系统的技术人员，除了官方手册和培训课程外，技术社区和资源网站是重要的知识来源。例如，在CSDN等技术社区，用户常会分享名为“abplc系统产品讲解5000.pdf”等讲义文档类资源。这些资源通常由经验丰富的工程师整理，包含了产品选型指南、硬件手册摘要、配置实例和常见问题解答，具有很高的参考价值。在下载和使用这类资源时，建议：

1. 验证来源：尽量选择评分高、评论好的资源。
2. 结合官方资料：社区资源应与罗克韦尔自动化官网发布的最新产品手册和技术说明结合使用，以确保信息的准确性。
3. 动手实践：理论学习必须与实际的硬件操作和软件编程相结合，才能深入掌握系统配置、故障诊断等核心技能。

****

AB PLC系统，特别是其模块化、高性能的ControlLogix平台及数字卡系统，构成了现代工业自动化控制的坚实基石。通过系统化的学习产品架构、掌握数字I/O的配置与应用，工程师能够设计出稳定、高效、易于维护的控制系统。充分利用包括网络讲义在内的各种学习资源，持续实践与探索，是在自动化领域不断精进的关键。
